Macchine di misura - CMM

Coord 3 Cmm Swan

DATI MACCHINA

  • Tipologia: Fissa
  • Produttore: COORD 3
  • Modello: SWAN JUPITER

Scheda tecnica

Le macchine della serie SWAN comprendono tutti i modelli a braccio orizzontale progettate e prodotte dalla Coord 3.

Le loro configurazione è perfetta per le applicazioni tipiche del controllo di elementi carrozzerie o di intere scocche, che si possono misurare integralmente utilizzando la configurazione a 2 macchine contrapposte.

L’accuratezza è garantita dalle guide a pattini pneumostatici sugli assi verticale e trasversale, da un robusto sistema di scorrimento a cuscinetti sull’asse longitudinale e dal sistema di compensazione software che tiene conto delle deformazioni della struttura dovute al fuoriuscita del braccio orizzontale.

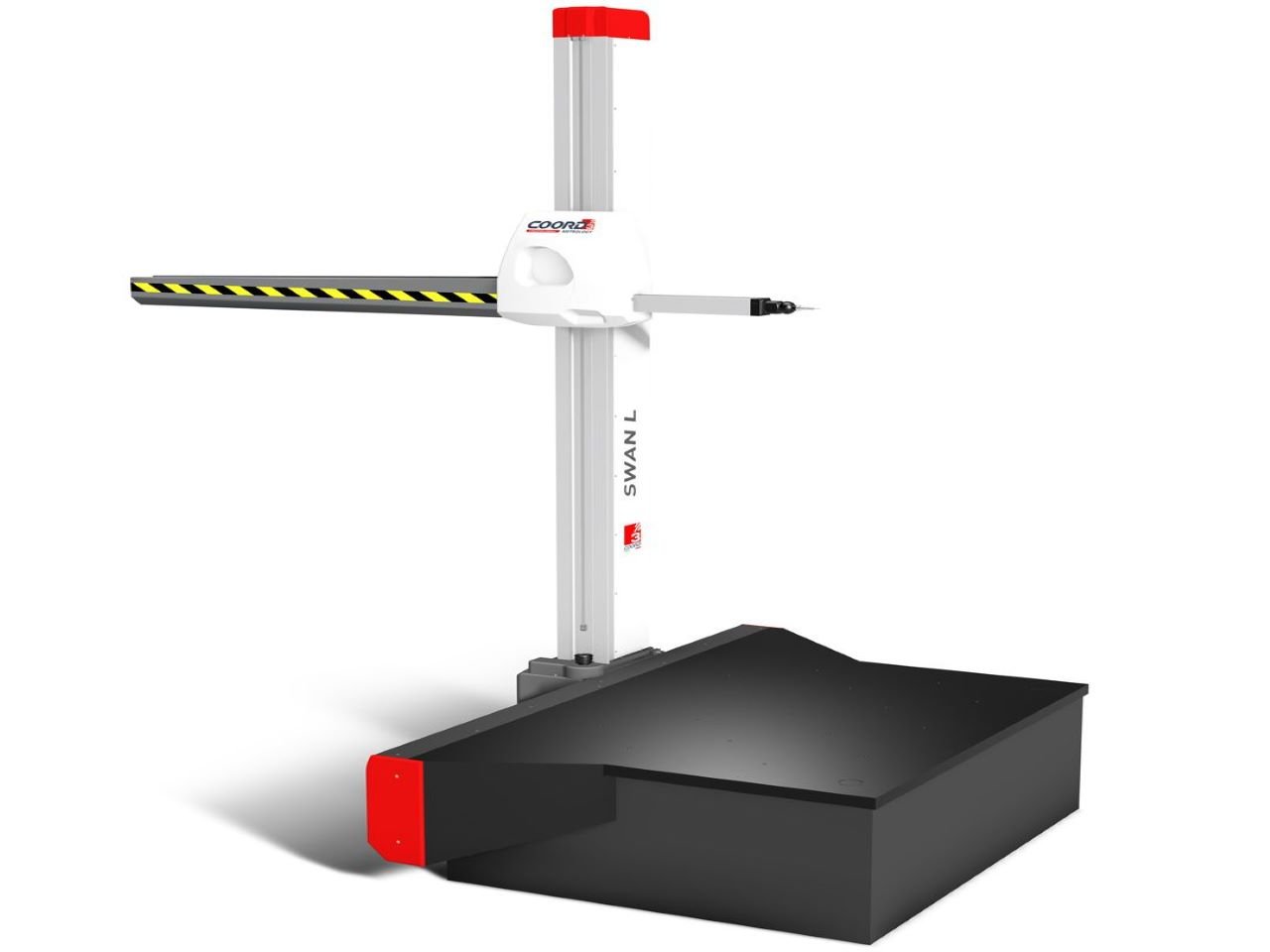

Per adattarsi alle esigenze del cliente le macchine vengono proposte in due differenti configurazioni, in funzione del tipo di guida longitudinale, ovvero quella di tipo L, ovvero laterale al piano di lavoro – tipicamente usate per le tagli più piccole – e quella SI, con la guida ricavata sulla faccia superiore del piano di lavoro.

Un terzo modello, Swan Jupiter comprende i modelli di dimensioni maggiori ed è dotata di carenature con circolazione e forzata di aria condizionata per garantire stabilità termica delle strutture.

Le corse verticali raggiungono i 3 metri e il dato medio di MPE (Massimo Errore Permissibile) è di 15 + 18 L/1000 µm.

Caratteristiche tecniche

Le macchine della serie SWAN comprendono tutti i modelli a braccio orizzontale progettate e prodotte dalla Coord 3.

Le loro configurazione è perfetta per le applicazioni tipiche del controllo di elementi carrozzerie o di intere scocche, che si possono misurare integralmente utilizzando la configurazione a 2 macchine contrapposte.

L’accuratezza è garantita dalle guide a pattini pneumostatici sugli assi verticale e trasversale, da un robusto sistema di scorrimento a cuscinetti sull’asse longitudinale e dal sistema di compensazione software che tiene conto delle deformazioni della struttura dovute al fuoriuscita del braccio orizzontale.

Per adattarsi alle esigenze del cliente le macchine vengono proposte in due differenti configurazioni, in funzione del tipo di guida longitudinale, ovvero quella di tipo L, ovvero laterale al piano di lavoro – tipicamente usate per le tagli più piccole – e quella SI, con la guida ricavata sulla faccia superiore del piano di lavoro.

Un terzo modello, Swan Jupiter comprende i modelli di dimensioni maggiori ed è dotata di carenature con circolazione e forzata di aria condizionata per garantire stabilità termica delle strutture.

Le corse verticali raggiungono i 3 metri e il dato medio di MPE (Massimo Errore Permissibile) è di 15 + 18 L/1000 µm.
