Scheda tecnica

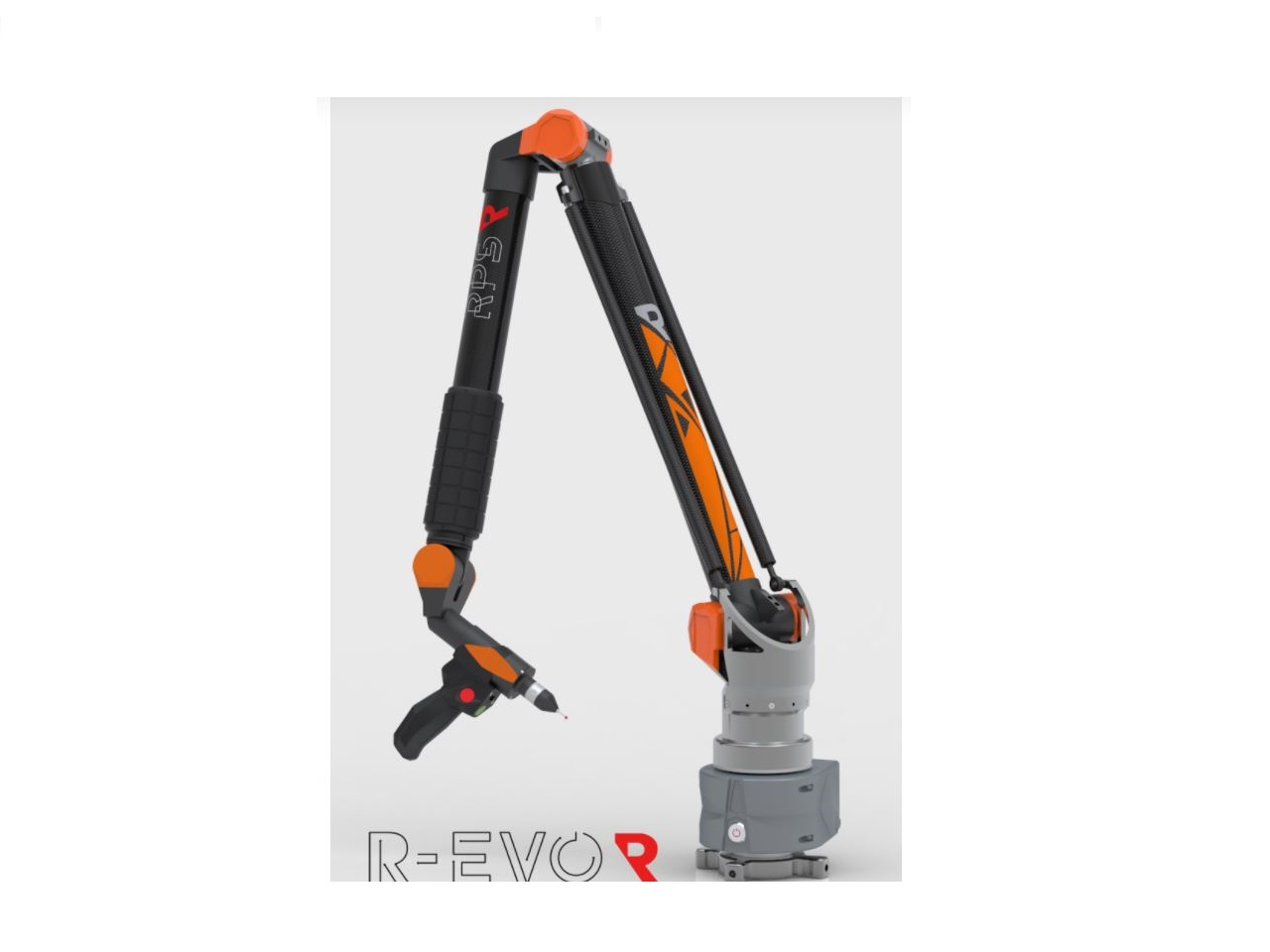

Il modello R-EVO R, disponibile in configurazione a 6 o 7 assi, è un braccio di misura portatile progettato per le diverse applicazioni dell’industria moderna.
È il sistema di precisione PREMIUM che offre prestazioni HI-END in qualsiasi ambiente. R-EVO può essere utilizzato come apparecchiatura metrologica stand-alone con tastatore per l’ispezione 3D, la digitalizzazione o il reverse-engineering. Soddisfa i requisiti dello standard ISO10360-12:2016.
Il modello R-EVO R, disponibile in configurazione a 6 o 7 assi, è un braccio di misura portatile progettato per le diverse applicazioni dell’industria moderna.
È il sistema di precisione PREMIUM che offre prestazioni HI-END in qualsiasi ambiente. R-EVO può essere utilizzato come apparecchiatura metrologica stand-alone con tastatore per l’ispezione 3D, la digitalizzazione o il reverse-engineering. Soddisfa i requisiti dello standard ISO10360-12:2016.
Gli encoder ad alta precisione insieme ad un innovativo sistema di assemblaggio su ogni giunzione, inclusi diversi materiali come titanio, materiali compositi, conferiscono al sistema precisione, ripetibilità e affidabilità.
Il sistema brevettato SFC (Symmetrical Force Counter-balance) rappresenta il primo sistema di controbilanciamento ergonomico totale, offrendo un’esperienza senza sforzo quando si utilizza il braccio sia in un tempo breve che prolungato.
I bracci R-EVO sono un vero e proprio strumento di misura portatile: dotati di wireless (Bluetooth o Wi-Fi) e pacco batterie agli ioni di litio per 22 ore di lavoro (tattile) e 12 ore con Laser Scanner.
Con il montaggio rapido standard (3 ½ pollici) questi bracci possono essere utilizzati su treppiede portatile, base magnetica o qualsiasi supporto mobile personalizzato. Offrono una buona ripetibilità anche nelle peggiori condizioni di polvere, umidità e temperatura. Sono dotati di compensazione automatica della temperatura del braccio e del pezzo, compensando automaticamente le variazioni di temperatura durante le misurazioni.
Qualsiasi tipo di sonda può essere facilmente rimossa e rimontata a piacimento senza la necessità di lunghi processi di ricalibrazione grazie a una staffa basata sul sistema di montaggio Renishaw® Autojoint®. Supporta 6 tipi di sonda: sonda rigida, sonda a contatto Renishaw LP2, sonda ottica, forcella laser per l’ispezione di tubi, scanner laser e scanner a luce strutturata.

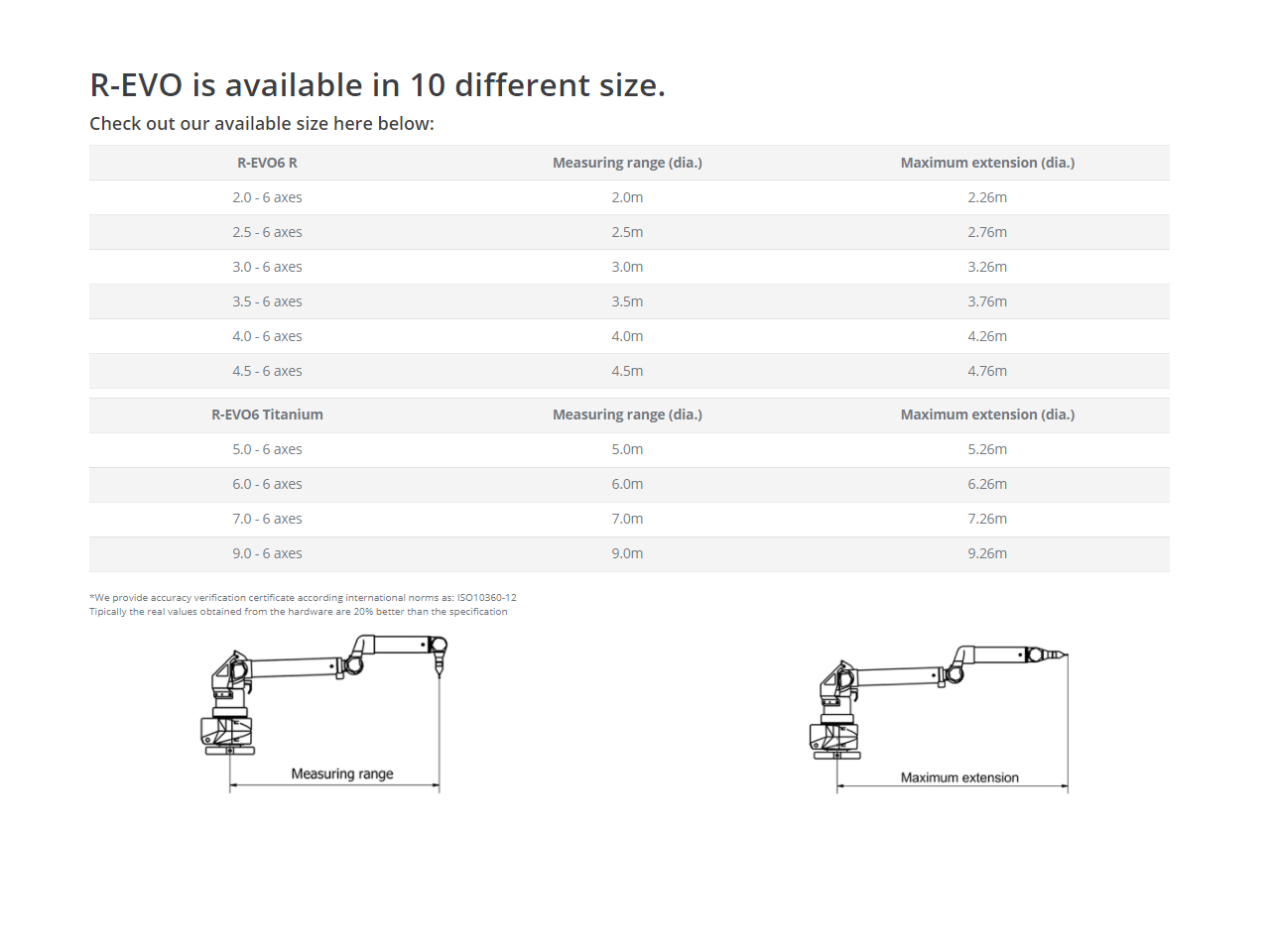

R-EVO è disponibile in 10 diverse dimensioni da 2.0m range fino a 9.0m range.
Il laser Line Scanner (R-SCAN or S-SCAN) da 50, 100 o 200 mm può essere applicato a R-EVO R nella versione a 7 assi.
