Macchine di misura - CMM

Coord 3 Cmm U-Control

DATI MACCHINA

  • Tipologia: Fissa
  • Produttore: COORD 3
  • Modello: U-CONTROL

Scheda tecnica

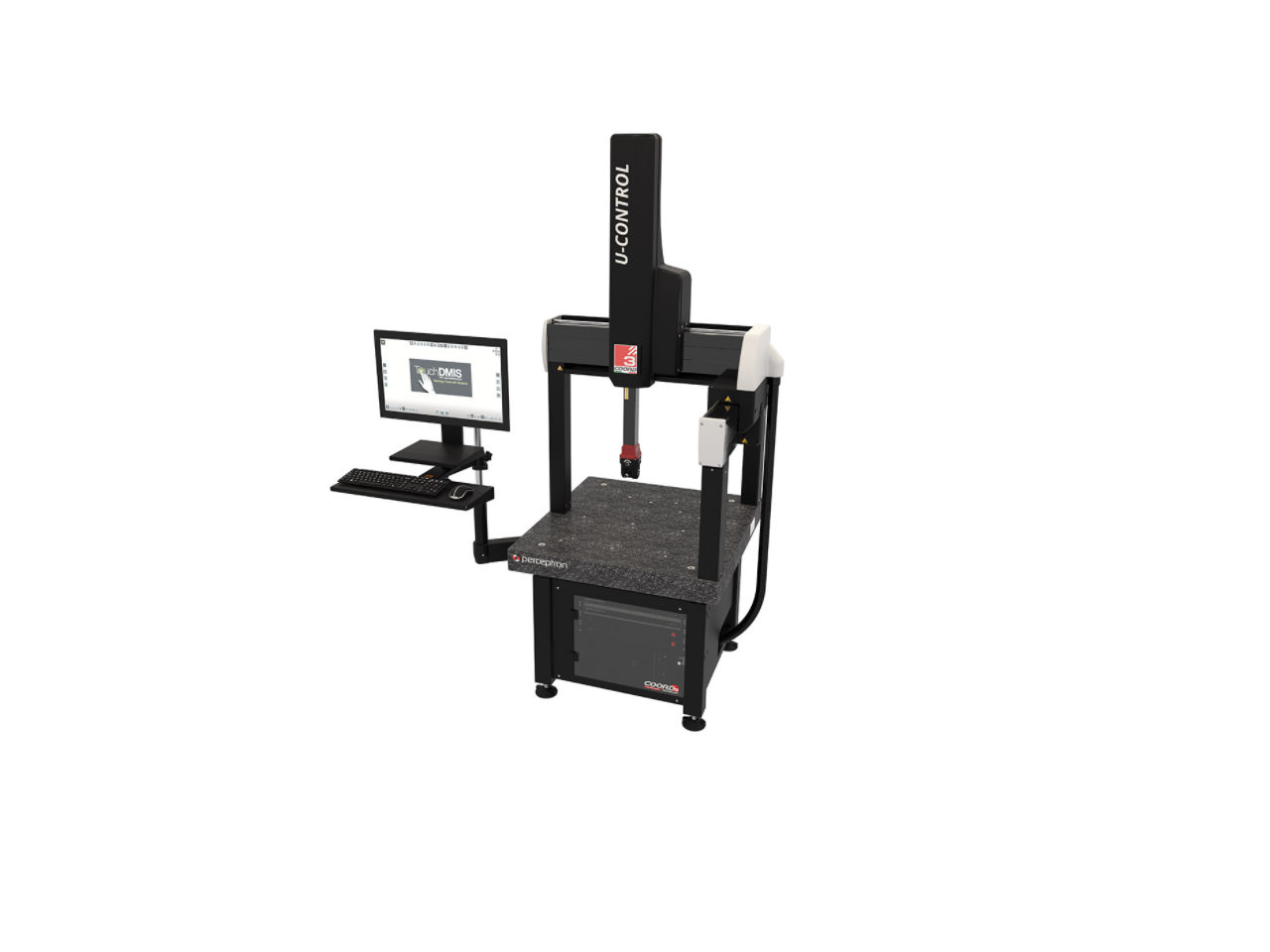

La U-CONTROL di COORD3 è una CMM Bridge economica, compatta grazie al suo controllo integrato ad alte prestazioni per il controllo ad alta precisione di piccole e medie parti.

La struttura aperta della CMM U-CONTROL garantisce un’eccellente ergonomia. Le sue dimensioni compatte si adattano alle sale di controllo qualità o agli ambienti di produzione.

Caratteristiche tecniche

La U-CONTROL di COORD3 è una CMM Bridge economica, compatta grazie al suo controllo integrato ad alte prestazioni per il controllo ad alta precisione di piccole e medie parti.

La struttura aperta della CMM U-CONTROL garantisce un’eccellente ergonomia. Le sue dimensioni compatte si adattano alle sale di controllo qualità o agli ambienti di produzione.

La U-CONTROL completa con cuscinetti ad aria garantisce una precisione di 2,5 micron. La dotazione standard prevede una sonda touch Renishaw di serie, e può essere fornita con una testina della sonda motorizzata per applicazioni di controllo completamente automatizzate.

La U-CONTROL è la CMM ideale per le piccole officine.

La CMM U-CONTROL ha un volume di misura di 600mm x 500 mm x 500 mm

CARATTERISTICHE E VANTAGGI

  • Piattaforma ultra rigida in lega avanzata;
  • Rapida diffusione termica mediante il telaio quando la temperatura cambia;
  • La progettazione FEA garantisce un momento d’inerzia e una rigidità ottimale, consentendo forti accelerazioni;
  • Base composta da un unico pezzo di granito con inserti del piano filettati M8 in un ampio disegno a scacchiera;
  • Cuscinetti ad aria rigidi;
  • Controbilanciamento pneumatico asse Z;
  • Scale di misurazione con risoluzione di 0,1 micron con elaborazione dinamica del segnale;
  • Installazione rapida e ottimizzata grazie alla spedizione monoblocco;
  • Ingombro ottimizzati grazie ad un controllo integrato;
  • Controllo del movimento completamente digitale con fusione del percorso della sonda per prestazioni ottimali della CMM;
  • Riduttori di attrito con isteresi prossima a zero su tutti gli assi;
  • Sistema ammortizzante a vibrazione passiva che isola dalle vibrazioni esterne;
  • Libero accesso alla zona di misurazione della CMM;
  • Velocità massima di posizionamento: 500 mm/sec;
  • Accelerazione massima: 1500 mm/sec2.
